LUTOS產品DI20備件圖

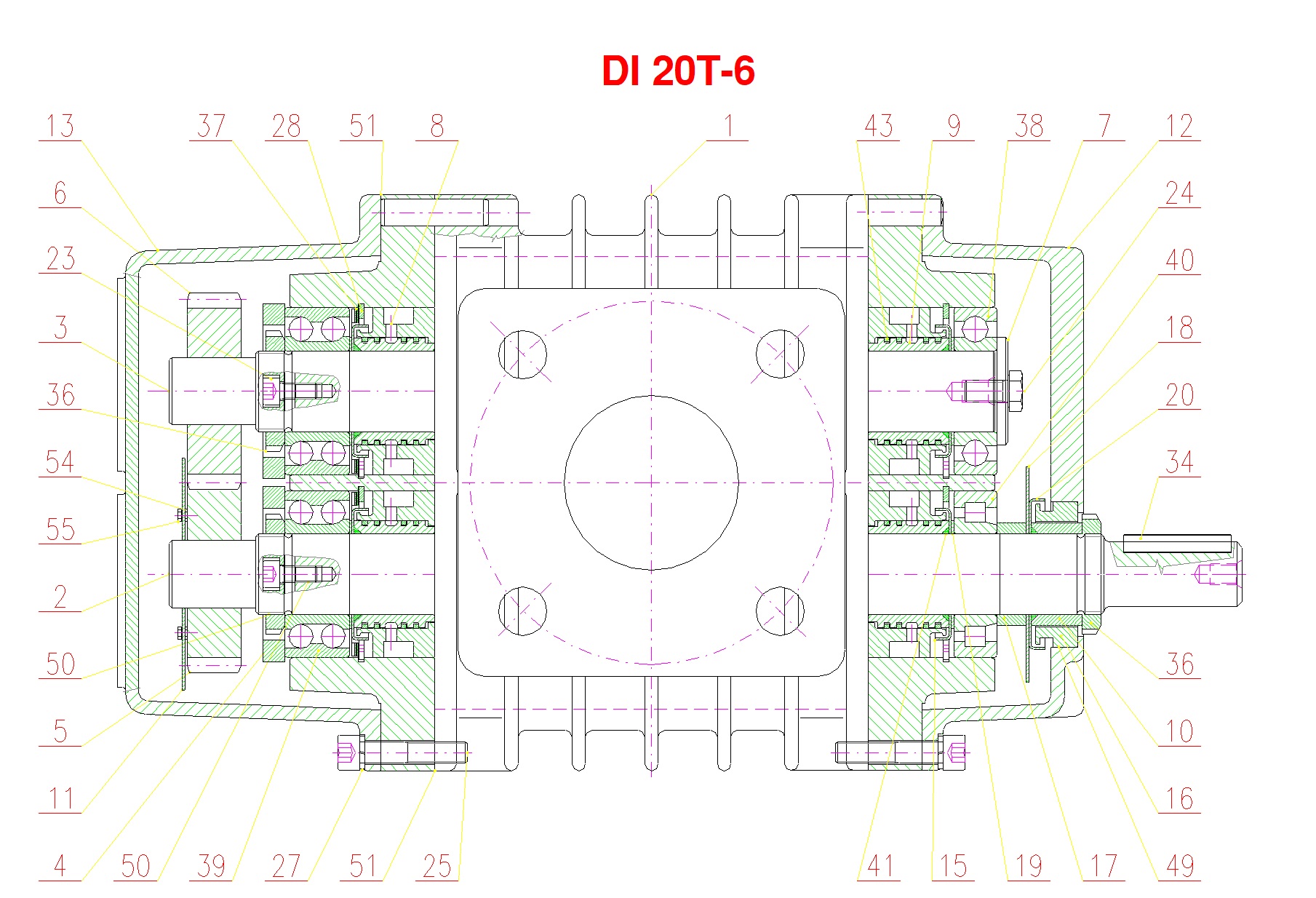

(DI 20T-6)
Pos.	Drawing-No.	Description CZ	Description EN	Material	qty.	group	part n.
1	283.973	Sk?íň	Casing		1	B3	VY00291
2	270452b	Rotor 1	Rotor 1	GJS-500	1	B2	VY01170
3	270453b	Rotor 2	Rotor 2	GJS-500	1	B2	VY01171
4	484.702	Víko lo?iska	Bearing cover	11 523.1	2	B3	VY00154
5	371.548d	Kolo	Gear 1	14 220.3	2	B2	NM1863
6
7	485.946	Podlo?ka	Washer	11 109.0	1		VY00213
8	485.947	Ucpávka	Seal	L250	4	B2	VY00214
9	485.949c	Pouzdro	Sleeve	11 109.0	4	B2	VY00215
10	485.951	Pouzdro 1	Sleeve 1	11 353.1	1		VY00216
11	473.645	Maz. kotou? 2	Lubricating disk 2	11 321.21	1	B2	VY01167
12	283.978	Víko 1	Cover 1	42 2420	1	B3	VY00289
13	283.979	Víko 2	Cover 2	42 2420	1	B3	VY00290
14
15	485.952	Odst?ikovací kotou?	Oil splash disk	11 321.21	4	B2	VY00217
16	485.954a	Sběra?	Slip ring	11 656.1	1		VY00219
17	485.953	Distan?ní krou?ek 1	Spacer ring	11 353.1	1		VY00218
18	485.955	Mazací kotou? 1	Lubricating disk 1	11 321.21	1	B2	VY00220
19	485.956	Krou?ek	Ring	11 109.0	4		VY00221
20	485.957	Odst?ikovací kotou? 1	Oil splash disk 1	11 321.21	1	B2	VY00222
21
22
23	?SN 021143.5	Šroub M6x14	Screw		4		NS0566
24	ISO 4017	Šroub se šestihr. hlavou M8x16	Screw		1		NS0628
25	?SN 021143.55	Šroub M8x40	Screw		16		NS0659
26
27	?SN 021740	Podlo?ka 8	Washer		16		NS0216
28	?SN 022931	Pojistný krou?ek 62	Lock ring		4		NM1116
29	?SN 02 9310.2	Těsnicí krou?ek 10x14x1	Packing ring		1		NM1022
30	?SN 02 9310.2	Těsnicí krou?ek 12x16x1,5	Packing ring		4		NM1638
31	?SN 02 1915	Zátka M12x1,5	Oil plug		4		NS0732
32	?SN 02 1519.15	Zátka M10x1	Plug		1		NS0731
33
34	?SN 022562	Pero 8h9x7x40	Key		1	B2	NM0282
35
36	?SN 023630	Matice KM 6	Lock nut		3	B2	NS0127
37	PN 607-Fevos	Pru?ná podlo?ka 61x51x0,4	Spring shim		8		NM0296
38	SKF	Lo?isko 6206	Bearing		1	B1	NM1190
39	SKF	Lo?isko 3206 ATN 9	Bearing		2	B1	NM1813
40	SKF	Lo?isko NJ206 ECP	Bearing		1	B1	NM1810
41	?SN 02 9281.9	O-krou?ek 30x2	O-ring	MVQ 60	5	B1	NM0940
42
43	?SN 02 7011	Pístní krou?ek 40x2x1,6	Piston ring		16	B2	NM0087
44	?SN 23 1480	Olejoznak M24x1,5	Oil level plug		2	B2	NM0243
45
46
47
48	Loctite	Lepidlo518	Adhesive		1		NM0120
49	Loctite	Lepidlo L648	Adhesive		0
50	Loctite	Těsnění L577	Packing		0
51	Loctite	Těsnění FAG 2	Packing		0
52	PTFE	Těsnící páska 10x800	Sealing tape		0
53
54	?SN 021103	Šroub M5x6	Screw		2		NS0800
55	?SN 021702	Podlo?ka 5,3	Washer		2		NS0189

	40000 h		Service kit
	80000 h		Service kit
