LUTOS產品DI40備件圖

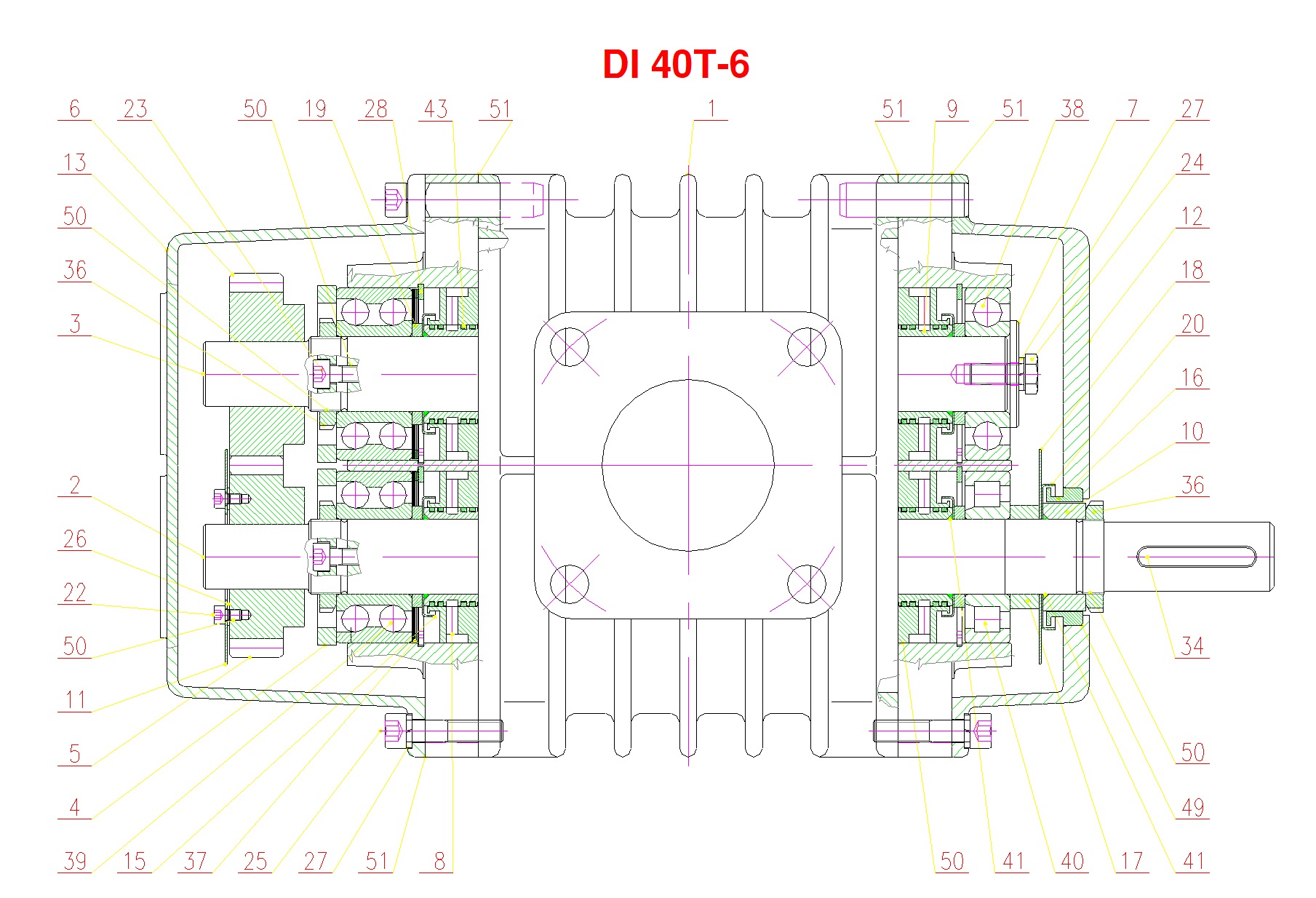

(DI 40T-6)
Pos.	Drawing-No.	Description CZ	Description EN	Material	qty.	group	part n.
1	283.942	Sk?íň	Casing		1	B3	VY00312
2	270.465c	Rotor 1	Rotor 1	GJS-500	1	B2	VY00310
3	270.466c	Rotor 2	Rotor 2	GJS-500	1	B2	VY00311
4	484.811	Víko lo?iska	Bearing cover	11 523.1	2	B3	VY00162
5	371.551c	Kolo 1	Gear 1	14 220.3	2	B2	NM1864
6
7	483.377	Podlo?ka	Washer	11 109.0	1		VY00140
8	485.898a	Ucpávka	Seal	11 110.0	4	B2	VY00209
9	484.755b	Pouzdro	Sleeve	11 109.0	4	B2	VY00159
10	485.677	Pouzdro 1	Sleeve 1	11 109.0	1		VY00208
11	473.757	Mazací kotou? 2	Lubricating disk 2	11 321.21	1	B2	VY00463
12	283.931a	Víko 1	Cover 1	42 2420	1	B3	VY00304
13	283.932	Víko 2	Cover 2	42 2420	1	B3	VY00305
14
15	485.972	Odst?ikovací kotou?	Oil splash disk	11 321.21	4	B2	VY00223
16	485.676a	Sběra?	Slip ring	L250	1		VY00207
17	485.899	Dist. krou?ek 1	Spacer ring	11 109.0	1		VY00210
18	484.726	Mazací kotou? 1	Lubricating disk 1	11 321.21	1	B2	VY00157
19	484.808	Krou?ek	Ring	11 109.0	4		VY00161
20	485.903	Odst?ik. kotou? 1	Oil splash disk 1	11 321.21	1	B2	VY00211
21
22	?SN 021143.5	Šroub M5x8	Screw		2		NS0545
23	?SN 02 1143.5	Šroub M8x16	Screw		4		NS0635
24	ISO 4017	Šroub M10x25	Screw		1		NS0252
25	?SN 021143.55	Šroub M10x45	Screw		16		NS0754
26	?SN 021702.1	Podlo?ka 5,30	Washer		2		NS0189
27	?SN 021740.15	Podlo?ka 10	Washer		17		NS0137
28	?SN 022931	Pojistný krou?ek 80	Lock ring		4		NM0111
29	?SN 02 9310.2	Těsnicí krou?ek 10x14x1	Packing ring		2		NM1022
30	?SN 02 9310.2	Těsnicí krou?ek 12x16x1,5	Packing ring		4		NM1638
31	?SN 02 1915	Zátka M12x1,5	Oil plug		4		NS0732
32	?SN 02 1519.15	Zátka M10x1	Plug		2		NS0731
33
34	?SN 022562	Pero 10h9x8x56	Key		1	B2	NM1163
35
36	?SN 023630	Matice KM 7	Lock nut		3	B2	NS0128
37	Fevos Slavi?ín	Pru?ná podlo?ka 79,5x63,5-0,6	Spring shim		6		NM0299
38	FAG	Lo?isko 6307	Bearing		1	B1	NM0179
39	FAG	Lo?isko 3307 ATN9	Bearing		2	B1	NM1814
40	FAG	Lo?isko NJ307 ECP	Bearing		1	B1	NM1811
41	?SN 02 9281	O krou?ek 34x2	O-ring	MVQ 60	5	B1	NM0944
42
43	?SN 02 7011	Pístní krou?ek 46x2,5x1,8	Piston ring		16	B2	NM0088
44	?SN 23 1480	Olejoznak M24x1,5	Oil level plug		2	B2	NM0243
45
46
47
48	Loctite	Lepidlo518	Adhesive		1		NM0120
49	Loctite	Lepidlo L648	Adhesive
50	Loctite	Těsnění L577	Packing
51	Loctite	Těsnění FAG 2	Packing
52	PTFE	Těsnící páska 10x800	Sealing tape
